segunda-feira, 19 de março de 2007

Criando novos tipos de linhas

Devido uma questão no Fórum do nosso site - pode ser acompanhada em
http://www.cadklein.com/modules.php?name=Forums&file=viewtopic&t=1293&postdays=0&postorder=asc&start=0
Fiz um vídeo mostrando como usar o comando do Express pra criar novos tipos de linhas.

Então... o link pra baixar o vídeo em formato swf (precisa ter o flash instalado no seu IE, se não tiver, aparecerá um link mostrando onde fazer o download).
Se tiver problemas em visualizar o vídeo, entre em contato.

http://www.4shared.com/dir/2253110/4c6e149/Tutoriais.html

quarta-feira, 14 de março de 2007

Tables, Tables e mais Tables...

Usar fórmulas em tabelas no AutoCAD não é tão complicado, se você tem noção de como fazer isso no excell, então vai ser fácil você usar no AutoCAD!

Primeiro vamos clicar no ícone para criar uma Table:

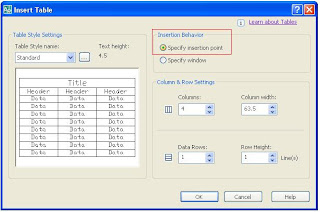

Veja que temos 2 opções para criar tables:
Uma definindo quantidade de linhas e colunas:



Clicando na tela para definir a localização da Table:

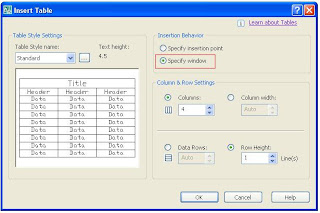

E outra definindo quantidade de colunas:

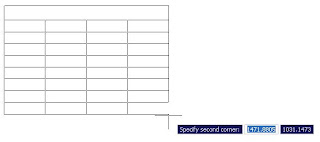

A quantidade de linhas é definida na hora enquanto arrastamos o cursor:



Veja que após definir o ponto de localização da Table, temos a edição das células da mesma, você pode se movimentar pelas células através das setas no seu teclado, ou clicando dentro das células com o mouse:

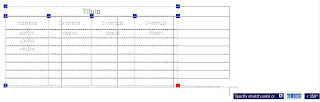

Você pode alterar a largura das colunas, mesmo depois de pronta a Table, apenas selecionando a Table, clicando na grip (como na figura abaixo) e arrastando com o mouse para definir o novo tamanho das colunas:



Agora vamos ver algumas fórmulas básicas que podemos usar em Tables:



Para usar uma fórmula, digite o sinal de igual (=) antes e depois use o endereço da célula (A3, A4, A5, etc), em seguida o sinal da fórmula desejada (+ - / * ) e finalmente a próxima célula (B3, B4, B5, etc), podendo usar () para definir uma equação, por exemplo: =(A4+B4)/2 OU =(A4+B4)/A5... use seus conhecimentos para criar as suas fórmulas:

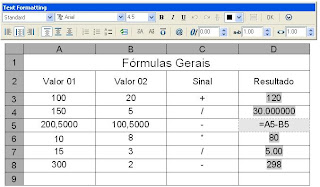

Veja como digitar algumas fórmulas:



Aguardem novos posts sobre Tables, ainda temos algumas dicas para dar sobre esse assunto!

segunda-feira, 12 de março de 2007

Curso 3D Online!

Para quem quizer aprender 3D de maneira fácil e barata, a CADKlein oferece curso online, onde o aluno recebe as aulas por email composta de apostilas em pdf, vídeos e exercícios.

NÃO É NECESSÁRIO AGUARDAR FORMAR TURMAS, você recebe as aulas por email e estuda na hora que quiser e puder.

Respondemos as dúvidas por email, ao final do curso o aluno recebe Certificado, Nota Fiscal e um brinde exclusivo.

O curso abrange os comandos 3D que podem ser usados desde a versão 2000 (R14 também) e ainda uma atualização para o 3D do AutoCAD 2007.

Dentre o conteúdo do curso estão:
- Criação e edição de sólidos e surfaces
- Impressão em 3D
- Luzes
- Texturas
- Renderização
- As novidades da versão 2007 (sólidos, surfaces, luzes, texturas, renderização, animação, etc)

A parte que envolve a nova versão 2007 é a parte final do curso.

Solicite a ementa do curso com descrição dos tópicos e valores do curso.
Os valores variam de
- preço à vista R$ 150,00.
- ou em até 6 vezes de R$ 31,00.

Envie email para cadklein@cadklein.com que enviamos a ementa para você.

sábado, 10 de março de 2007

Wipeouts em Blocos

Essa dica serve para qualquer versão de AutoCAD.
Wipeouts são máscaras que podem esconder objetos, sem termos que cortá-los com o trim.
No exemplo abaixo usaremos um bloco qualquer apenas para demonstrar o uso da wipeout.
Então, esse é o desenho que o bloco deverá ter, veja que ainda não é um bloco:

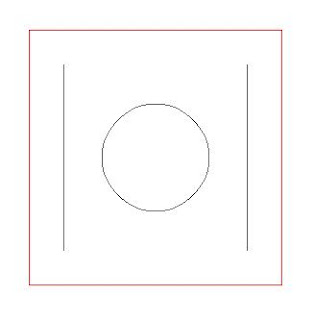

Faça uma pline em volta delimitando a área que quer usar para “esconder” os objetos que ficarem atrás dela, no exemplo, a pline está com a cor vermelha:



Agora digite WIPEOUT e dê enter, digite P e dê enter e selecione a Pline (vermelha no desenho de exemplo), digite Y e dê enter (Y = apagar pline e deixar apenas a wipeout).

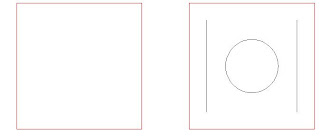

Você verá que o desenho do bloco já ficou escondido atrás da wipeout, use o comando DRAWORDER e selecione a wipeout e digite B (=back, ficar atrás) :

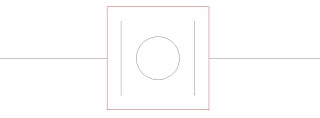

Agora crie o bloco e insira como teste em cima de uma linha, como abaixo:



Para “esconder” a borda da wipeout:

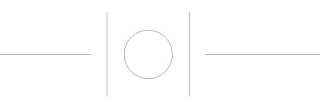

Digite WIPEOUT e dê enter, digite F (=frames) e dê enter, digite OFF e dê enter novamente, veja como fica:



Se passar o mouse sobre a linha ou clicar nela, verá que ela não está “cortada ou interrompida”:

quarta-feira, 7 de março de 2007

Copy e Tables no AutoCAD 2008!

É pessoal, algumas coisas mudaram... pra melhor!
Outras foram adicionadas!
E agora vou falar um pouco sobre isso pra vocês!

Quem não gostou da alteração no comando copy nas versões anteriores, no qual ele faz cópias múltiplas, agora na versão 2008 podemos deixar como antes, ou seja: quando pedirmos o comando copy, ele vai copiar 1 vez e pronto!
Para isso mude a variável COPYMODE para o valor 1.
No valor 0 (zero) a opção de cópias múltiplas é ativada.

Para quem usa tabelas do excell no Autocad, sempre tem alguma coisa que não dá certo não é mesmo? Dificilmente fica do jeito que o usuário quer...
Bom, isso foi resolvido!
Ao pedir o comando TABLE veremos que temos outras opções, mais precisamente no campo INSERT OPTIONS, a opção FROM A DATA LINK:


Clique no ícone ao lado e depois em CREATE A NEW EXCELL DATA LINK, dê um nome para o link...

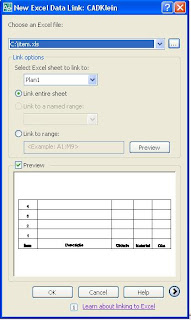

E... selecione o arquivo do Excell:


Visualizando depois de carregado, clique em OK até sair do comando e depois clique um ponto na sua tela pra inserir a tabela:


Quando você fizer alguma alteração no seu arquivo do excell, o AutoCAD avisa pra você atualizar:


E... finalmente, veja no AutoCAD:

quinta-feira, 1 de março de 2007

Tamanho de folhas - parte 02/02



Parte 02/02 do vídeo

Tamanho de folhas - parte 01/02



Esse vídeo mostra os tamanhos de folhas A4, A3, A2, A1 e A0 definidos pela ABNT, assim como localização e tamanho da legenda (ou carimbo).

Por ter sido colocado primeiro no YouTube e depois transferido o link para visualização aqui no Blog, pode ser que você tenha dificuldades para ler o texto mostrado. Se isso acontecer entre em contato conosco pelo email cadklein@cadklein.com solicitando o cd de vídeos que está sendo preparado com esses vídeos mostrados aqui no Blog e com outros vídeos exclusivos (que não serão colocados na internet).
A resolução dos vídeos do cd é de "tela cheia" e muito melhor que a do Blog. Além de conterem narrações explicando cada procedimento.

Obrigada a todos

Luciana Klein
