Gerando Viewports no Layout de detalhes do Model

Eu fiz esse tutorial em resposta à uma pergunta postada em nosso Fórum do CADKlein.

No desenho abaixo foram desenhados 6 retângulos e nomeados de 01 a 06, no layer Defpoints:

Existe uma forma de fazer com que o AutoCAD mostre os detalhes em viewports, sem que você tenha que ficar usando Zoom e Pan para “encontrar” a parte que deseja visualizar na viewport.

Use o comando ZOOM – Object para centralizar o retângulo 01 na tela:

Acione o comando VPORTS no Model Space (digite VPORTS e dê enter).
Clique em Single.
Digite 01 no campo New name.
Clique em OK.
Veja a imagem:

Faça o mesmo para os outros 6 retângulos.

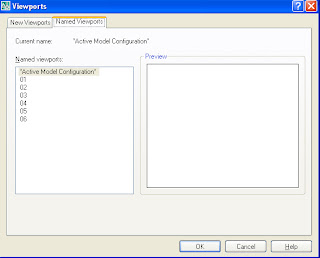

Você poderá ver as vistas criadas se clicar em Named Viewports:

Selecione os retângulos criados no model, use CONTROL+C.
Vá para o Layout.
Use CONTROL+V:

A escala desejada para visualizar as viewports é 10:1.
Então use o comando SCALE com fator 10 nos retângulos:

Na Toolbar Viewports, fixe a escala em 10:1:

Acione o comando VPORTS.
Em Named Viewports selecione 01 e clique OK:


Clique em 2 cantos opostos do retângulo 01 para fazer a viewport:

Veja a viewport criada, na escala 10:1 e mostrando a vista do retângulo 01 que está no Model Space:

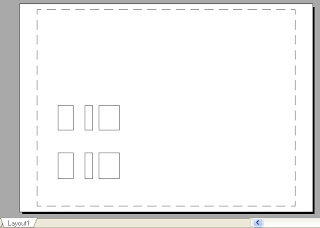

Faça o mesmo com os outros retângulos e você terá esse resultado:


Luciana Klein da Silva de Morais
AutoCAD 2009 Certified Professional
AutoCAD 2009 Certified Associate
Autora do Livro Guia Prático do Autocad 2D 2006
Autora do Livro Guia Prático do Autocad 3D 2008

Para fazer download desse tutorial em pdf e do arquivo dwg clique AQUI!
Lembre-se de que você precisa estar cadastrado em nosso site www.cadklein.com .
O cadastro é gratuito.
