segunda-feira, 25 de dezembro de 2006

Você quer ver o que o AutoCAD 2007 faz?

Em...

Workspaces

DWF

Criando sólidos

Editando sólidos

Dynamic UCS

Mais edição de sólidos

Sweep e Loft

Visual Styles

Câmeras e vistas

Walk-through

Materiais e Renderização

Seções


E você pode saber muito mais acessando o blog da Heidi!

Novidades do AutoCAD 2007!

Você quer saber algumas das novidades que o 2007 tem?


Clique Aqui!

Para ficar por dentro de muito mais....

Acesse o blog da Lynn!

E também não deixe de acessar o blog do Shaan, você terá muuuitas informações!




Livros, livros e mais livros!

A nossa querida Lynn Allen lançou recentemente mais um livro!

Pode ser adquirido no www.amazon.com

Outra dica muito especial é o livro da Ellen Finkelstein:

Site da Ellen!

PodKlein!

Você sabe o que é um podcast?

É tipo um programa de rádio gravado em mp3 que você pode fazer download e escutar quando quizer!

O nosso PodKlein tem dicas de comandos, tem entrevistas, tem novidades, tem nóticias, tem músicas! E claro tudo que você precisa saber pra ficar atualizado em relação ao Mundo do CAD!

Você pode escutar direto no site ou fazer download!

Acesse!

Escute!

:)

Entre os dias de hoje e amanhã será colocado no ar o podcast especial de Natal!

Screensaver de Natal da CADKlein

Pessoal!

Fizemos um screensaver (protetor de tela) de Natal para vocês!

Podem fazer o download aqui !

Podem instalar sem medo, não é vírus!

Feliz Natal a todos e que 2007 seja de muuuuita Prosperidade!!!!!

:)

Concurso CADKlein AutoCAD 2007!

Estamos dando início ao Concurso CADKlein!

Esta é a primeira fase!

Passadas as três fases será escolhido o ganhador de um Pen-Drive de 1 GB da Autodesk!

Participem!

Maiores informações podem ser obtidas no nosso site!

quinta-feira, 12 de outubro de 2006

Trabalhando com perspectiva isométrica no Autocad

INTRODUÇÃO: CONFIGURANDO O CURSOR

Saudações!

Hoje vamos ver nesse tutorial como configurar o Autocad para trabalhar com perspectiva isométrica.

Clique em :

- Tools – Drafting Settings...























Ou clique com o botão direito do mouse sobre qualquer botão na barra de status (SNAP, ORTHO, GRID, POLAR etc) e depois em Settings...:

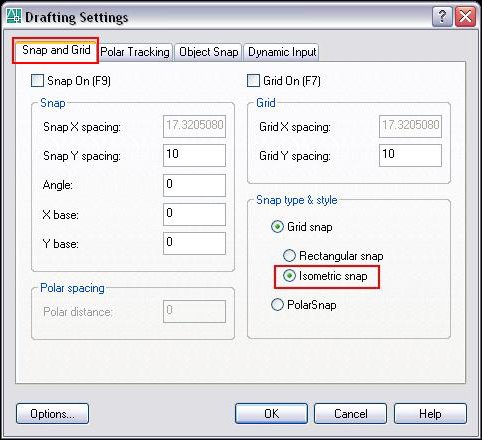

Irá aparecer a janela “Drafting Settings”:





















Clique na paleta (ou aba) “Snap and Grid” e habilite a opção “Isometric snap” na área “Snap type & style”, depois clique em OK.

Pronto, agora seu cursor deve estar como na figura:












Agora trabalharemos nos ângulos de 30 e 60 graus:





















A tecla F5 muda o cursor nas 3 opções:









































Ligando o Ortho na barra de status ou com a tecla F8 as linhas criadas serão sempre nesses ângulos, de 30 e 60 graus:
















PRIMEIRO EXERCÍCIO: CAIXA (OU BOX)

Agora que configuramos o cursor, vamos fazer um desenho simples pra começar, uma caixa (ou Box).

Com o Ortho ligado (F8) entre com o comando linha (Line)

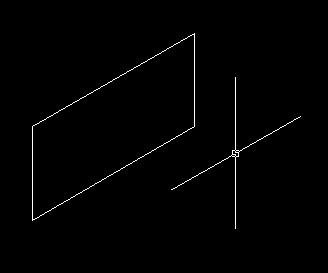

e clique em um ponto pra começar uma linha, leve o cursor p

ra cima e digite 5, depois pra esquerda e digite 10, depois pra baixo e digite 5 e finalmente pra esquerda e digite 10, pressione Enter pra finalizar o comando:


















Agora mude o cursor (F5) para fazermos outro lado:


















Entre com o comando linha (Line) novamente, clique no ponto inicial (ponto inferior esquerdo), mova o cursor para esquerda e digite 5, leve o cursos para cima e digite 5 e finalmente leve o cursor pra direita e digite 5, de Enter pra finalizar o comando:

















Mude o cursor novamente (F5) para fazermos a parte de cima. Entre com o comando Linha (line), clique no canto superior esquerdo, leve o cursor para o lado direito e digite 10, leve o curso novamente para a direita e digite 5, de Enter pra finalizaro comando:

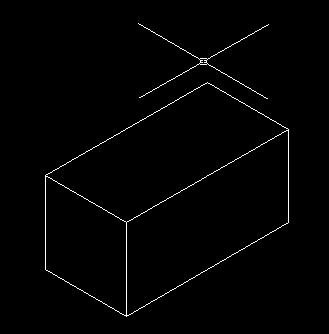

Pronto, nossa caixa (ou box) está pronta. Mas vamos ver outra forma que podemos fazer essa mesma caixa (ou Box).

Entre com o comando Linha (Line), clique em um ponto, leve o

cursor para baixo e digite 5, leve o cursor para a direita e digite 10, de Enter pra finalizar o comando:












Entre com o comando Copiar (Copy), selecione a linha com 10 unidades no lado esquerdo e, usando o Snap Endpoint, copie a linha para o ponto de cima da linha vertical com 5 unidades:











Faça o mesmo com a linha vertical, copie para o final do lado direito da linha com 10 unidades:










Agora copie a linha vertical do lado esquerdo 5 unidades para a esquerda:











Agora, mostrando outro processo, podemos fazer duas linhas nas extremidades da linha vertical do meio e depois cortar com o comando trim:
























Mas penso que é mais fácil usar o Snap Endpoint, já que temos a referência do começo e final das linhas. Esse recurso de criar uma linha e depois cortar é muito útil em determinados casos:











Só pra complementar, trabalhando com perspectiva isométrica é um processo 2D e todos os comandos podem ser usados normalmente, apesar de que no modo isométrico ter alguns recursos, mas isso veremos em outros tutoriais. Na imagem seguinte o comando Mirror da nossa caixa (ou Box):














Em outro tutorial veremos alguns desenhos e aprofundaremos mais em perspctiva isométrica no Autocad. Espero que tenha gostado, sugesões, dúvidas ou comentário serão bem-vindos, contato através do meu email:
cdscorreio@yahoo.com.br e/ou cdscorreio@gmail.com
Visite meu Blog:
http://maquetestacciarini.blogspot.com/
E vamos que vamos!
Cláudio Stacciarini.

sexta-feira, 6 de outubro de 2006

Novidade!!! PodCast da CADKlein!!!!

Pessoal,

Eu fiz ontem a noite e gostaria de saber a opinião de vocês, é um podcast - o primeiro da CADKlein - onde vocês vão escutar músicas, informações, dicas e explicações sobre comandos do AutoCAD, teremos espaço pra responder perguntas, quero ver se consigo colocar entrevistas nos próximos, enfim... estamos inovando e querendo fazer para vocês mais uma maneira de obter informações, tenho acompanhado o AIPOD do amigo Jeferson Stutz e pensei que seria uma boa idéia a CADKlein fazer também, entãooooooo baixem, escutem e opinem!


http://cadklein.podomatic.com
Pode ser escutado com o Media Player mesmo.

Nesse primeiro podcast explico o comando Field.

:)

E... estou no aguardo!

Bejus

Luciana Klein

quarta-feira, 20 de setembro de 2006

Usando o TAB para autocompletar

Do AutoCAD 2006 em diante, podemos usar a tecla TAB para autocompletar nomes de variáveis, comandos...

Por exemplo, digite a (ou as) primeira(s) letra(s) do comando ou variável que você queira "lembrar", então pressione TAB e veja o que acontece!

Aí você se empolgou e o comando que você queria "passou"... sem problemas, aperte o SHIFT+TAB que ele faz o caminho inverso!

Isso pode ser usado com ou sem o DYN ativado.

Muito útil no caso daqueles nomes compriiiidos de variáveis ou comandos que você não consegue lembrar.

terça-feira, 29 de agosto de 2006

Mtext e suas variáveis no 2007

Bom... além da variável MTEXTED, agora temos mais essa:
MTEXTFIXED com valores 0, 1 ou 2

O padrão é 2 (o melhor)

Com a MTEXTED setada em internal:
  • 0 ou 1 = o mtext é editados na rotação e altura em que foi criados (isso dificulta um pouco)...
  • 2 = a janela de edição abre mantendo a altura do mtext, mas na rotação 0 (não importa a rotação em que o mtext foi criado)

Com a MTEXTED setada em oldeditor:

  • 0 ou 1 ou 2 = a janela de edição do mtext abre como antigamente... rotação sempre 0 e tamanho "legível" para edição.

Então... o melhor é manter MTEXTED com valor INTERNAL

e

MTEXTFIXED com valor 2

Mas... cada um é cada um... vejam a melhor combinação a que vocês se adaptam!

Editando Mtext ao modo "antigo"

Uma das coisas que realmente "atrapalha" um pouco na hora de editar um mtext, é quando ele está numa rotação diferente de 0 (zero).

Fica complicado não é mesmo?
E quando é preciso editar cotas então! (Quem que anda editando cotas por ai???!!!! - sempre tem alguém que precisa!)

Então vamos voltar ao nosso "velho" e "bom" (bom????....) editor de mtext antigo!
  1. Digite MTEXTED e dê enter
  2. Digite "OLDEDITOR" e dê enter novamente... vamos... faça o teste!
Ahh... tanto faz digitar com ou sem as aspas ""... eu testei aqui e não houve diferença.

Para voltar ao "novo" e "complicado" (alguém disso isso???) editor de mtext....
  1. Digite MTEXTED e dê enter
  2. Digite "INTERNAL" e dê enter novamente.

Isso para o 2006 em diante (não sei no 2005... não tenho mais essa versão instalada).

Fillet e Chamfer com valores 0 automáticos

Mesmo que o Fillet esteja com um raio definido e o Chamfer esteja com as distâncias também definidas, é possível que se use esses comandos como se os valores estivessem zerados.

É simples:
- peça o comando (qualquer um deles)
- selecione o primeiro objeto
- pressione a tecla SHIFT no seu teclado e selecione o segundo objeto

Essa dica funciona para as versões 2006 em diante.

sexta-feira, 25 de agosto de 2006

Novidades da Autodesk!

Autodesk lançará software de gradação digital de cores

A Autodesk lançará em setembro o software de gradação digital de cores, chamado Lustre 2007 .

O software permite dar um visual estilizado para produções em vídeo, podendo até mesmo alterar a luz do dia, conforme o video se passa na vida real.

A Tecnologia pode ser visualizada em filmes, como "King Kong", "O Balconista 2" e ainda em cartas: "Macbeth" e A "Dália Negra" O diretor do filme Macbeth, Geoffrey Wright conta que: "O processo de gradação com o Autodesk Lustre deu uma oportunidade de reescrever alguns elementos do filme, injetando um humor ou sentimento que pode não ter sido pensado anteriormente".

O Lustre 2007 é não linear e centralizada em dados, oferecendo playback em tempo real de cores primárias e recursos secundários essenciais de gradação.

O software permite ainda "iniciar desde um máster com resolução 2K e gerar HD de grau primário reformateado e resultados de definição-padrão sem necessidade de renderizações sucessivas e demoradas.", como conta no release .

O software estará sendo lançado em setembro para Windows e vem com as funcionalidades abaixo. Quem quiser saber mais sobre o Lustre 2007, visite o site

• Lustre Master Station: Inclui um conjunto completo de ferramentas Lustre e é feito para sessões aceleradas por GPU em que o colorista trabalha junto com o cinematógrafo.
Contém um extenso conjunto criativo de ferramentas para um design visual e graduação mais elaborado que usa resolução de até 4k e arquivos de 16 bits e para concluir tarefas como dust busting, conforming, rotoscoping e captura/reprodução.

• Lustre HD Station: Desempenho GPU com boa relação custo benefício para conformar, preparar, graduar e masterizar projetos curtos e longos de HDTV, além de projetos de filmes em HD. Entrada de até 10 bit e 2K e saída HD e SD.

• Lustre Station: Tarefas que não requerem intervenção nem supervisão direta do colorista podem ser resolvidas com eficiência pelo Lustre Station. Diversas Lustre Stations podem trabalhar paralelamente para aumentar o rendimento, podendo ser utilizados para tarefas como dust-busting, trabalho preparatório, sessões criativas de refinamento, adequação de dados de EDLs, atualização de alterações editoriais usando listas de alteração ou criação de masters em diferentes formatos usando a função de resultado em tempo real.

Fonte: http://www.forumpcs.com.br/noticia.php?b=178404

AIPOD - Você sabe o que é?

Pessoal,

Já está para baixar o AIPOD Episódio 8 do amigo Jeferson Stutz, vale a pena conferir TODOS!!!!
No começo eu também não tinha nem idéia do que era... até baixar e escutar...

http://www.jefersonstutz.com/

Trata-se de arquivos mp3 (dá pra escutar no pc ou gravar em cd e escutar depois em outros aparelhos), em que o nosso amigo Jeferson fala sobre novidades, faz entrevistas, dá dicas de ferramentas... enfim, uma série de informações, e o melhor: EM PORTUGUÊS, isso tudo ainda com um excelente fundo musical, pra não dar sono...huahauhahuah....
Então você se diverte e se mantém informado ao mesmo tempo!

Bom, tentei resumir, mas é só escutando pra saber meeeesmo e querer saber mais ainda!

Bejus

Lu Klein

segunda-feira, 17 de julho de 2006

Mim e Maga



Pequena homenagem ao meu grannnde amigo Claudio Stacciarini, O "Mim"!

Bejus da amiga


MagaLuuuuu
Obrigada pela amizade e pelo carinho!
Te adoro!

Nem só de CAD vive o homem!



E aqui tem mais! Cadalyst

:)

Água de poço!



Pois é... nosso blog tá mais parado que água de poço: TAMPADO E ESQUECIDO!

Mas... sempre é tempo!

Então, logo estarei publicando mais novidades pra vocês!

E... não se avexem! Quem quizer publicar, o convite já foi feito!!!!!

:)

Antes tarde do que nunca!



Amigos,

As fotos da Feira da Mecânica, montadas em vídeo pra vocês!

Abaixo um link de um vídeo que fiz com as fotos, está em baixa resolução (quase 6 mega):
http://www.4shared.com/dir/471346/6065b64c/baixa.html

O link do vídeo em alta resolução (quase 15 mega):
http://www.4shared.com/dir/471345/f96ce7f6/alta.html

E o link com as fotos em baixa resolução (2 mega e pouco):
http://www.4shared.com/dir/471655/e6bc145c/fotos.html

Bejus no coração!

quarta-feira, 31 de maio de 2006

Estivemos na Feira Internacional da Mecânica - Anhembi!!!!

Dos dias 23 a 27 de Maio, eu e Assis estivemos no Estande da Revista Cadesign!

Alguns amigos antiiiigos (listas de discussão) nos presentearam com a sua visita!
Muito obrigada a todos vocês!

Logo estarei publicando as fotos para vocês!

Beeejus a todos!

Luciana Klein

segunda-feira, 22 de maio de 2006

Chegou o meu AutoCAD2006 2D!!!

Há pessoas que não conhecemos pessoalmente, mas que passaram a fazer parte da nossa vida e, sobretudo, do nosso grupo de amigos mais íntimo. Estão neste caso a Luciana Klein e o Assis Haubert, com quem falo quase diariamente no Messenger ou no Skype.
Pois bem, acabo de receber o seu “Guia Prático”, que tiveram a gentileza de me oferecer e verificar, com surpresa, que o meu nome figura na lista dos agradecimentos. Mais importante do que o meu nome, é aquilo que este intercâmbio representa na aproximação entre os nossos países. A Internet eliminou a distância entre Portugal e o Brasil. Hoje, não há nenhum grupo de discussão em língua portuguesa, em que não participe gente dos dois lados do Atlântico! Muita coisa se poderia escrever sobre este fenómeno mas, por agora, gostaria de destacar o da venda de livros nos dois países, que está a atingir uma dimensão impensável até há uns anos atrás.
À Lu e ao Assis agradeço emocionado a dedicatória, fazendo votos para que o seu livro também seja um sucesso de vendas em Portugal.

Para mais informações sobre este guia prático, clique no título "Chegou o meu AutoCAD2006 2D!!!"

Guia Prático Posted by Picasa

domingo, 23 de abril de 2006

X-Refs (Referências Externas)

É costume dizer-se que "só sabemos se os melões são bons, depois de os abrirmos". É um pouco o que acontece com os programas. Com efeito, desde que recebi o meu AutoCAD/ADT2007 no dia 12 de Abril, tenho estado a testá-lo intensamente, pelo que vou descobrindo, acidentalmente, todas as novidades. Uma das funcionalidades que melhorou significativamente foi a das X-Refs (Referências Externas). Na imagem anexa podem ver o aspecto da nova janela.
Entretanto li* que é possível "recuperar" as antigas janelas dos XRefs e Image, escrevendo:
XREF=CLASSICXREF
IMAGE=CLASSICIMAGE

Para mais informações, clique no título "X-Refs (Referências Externas"

* Ainda não experimentei...

Nova Janela das X-Refs (Referências Externas) Posted by Picasa

sexta-feira, 21 de abril de 2006

Livro AutoCAD 2006 2D já está disponível!!!!

Prezados Membros!


Nosso livro: Guia Prático do AutoCAD 2006 2D já pode ser adquirido!
O valor é de R$ 30,00.
Para Escolas o valor é de R$ 15,00.

Sinopse do livro:

O AutoCAD 2006 é uma versão que veio para marcar o seu nome na história. Os novos recursos disponíveis, permitem que mesmo um usuário experiente possa ter ganhos de produtividade e performance no seu trabalho consideráveis.
Vários comandos antigos, sofreram alterações para tornar o seu uso mais fácil e intuitivo, recursos novos como os blocos dinâmicos, o editor de blocos, a nova calculadora geométrica, os recursos e facilidades de inserção e trabalhos com tabelas; a seleção e edição mais eficaz, novos recursos de dimensionamento, melhorias incríveis nas ferramentas de hachuras, entre outros, tornam esta versão do AutoCAD muito mais produtiva do que qualquer outra versão previamente lançada.
Este guia prático do AutoCAD 2006 2D, tem como objetivo básico permitir que o leitor possa de uma maneira clara e direta usufruir destas informações, dicas e principalmente a utilizar os recursos 2D do AutoCAD® 2006 de uma forma prática e eficiente.
Neste guia existem muitos exemplos e exercícios de utilização prática dos comandos, da combinação de comandos, e muitas vezes dicas e/ou técnicas específicas que permitirão uma melhor eficiência na utilização diária do AutoCAD 2006.
Este guia foi escrito para tornar o aprendizado do AutoCAD 2006 2D mais fácil, emfim ele foi escrito para vocês leitores.
Extras!!!!
Além dos exercícios e dicas que temos neste livro, no site www.cadklein.com você encontrará mais exercícios e dicas.
Para comprar o livro e receber esse material (exclusivo aos leitores) entre em contato no email cadklein@cadklein.com .

Aproveite a promoção de lançamento!
Os 100 primeiros que confirmarem a compra, não pagam o envio (encomenda simples).

Se você mora fora do Brasil, pode ficar tranquilo, também enviamos o livro para você! A forma de pagamento será pela Western Union.

Já estamos preparando o próximo : Guia Prático do AutoCAD 2007 3D que deverá estar disponível para final de Maio/2006.
E também o Guia Prático das Express Tools - para todas as versões do AutoCAD (desde o R14 ao 2007).
Esperamos que vocês gostem do nosso trabalho, foi feito com muito carinho para vocês, pois todos vocês nos inspiraram a escrever e tornar esse projeto real!
Um grande abraço e muito obrigado pelo apoio e amizade!

Luciana e Assis
CADKlein Consultoria e Treinamento Ltda.

quinta-feira, 20 de abril de 2006

Boas Vindas aos membros do Blog!

Amigos

Pedro Aroso
Valdemar Morais
Jeferson Ribeiro

Sejam bem vindos!!!!!!

Vamos fazer deste espaço, não apenas mais um espaço com informações, mas um blog participativo!

E quem quizer postar notícias, é só pedir no email luciana@cadklein.com que envio o convite pra vocês fazerem parte deste time!

Luciana Klein



Parabéns pela iniciativa

Gostaria de expressar aqui os parabéns por mais essa iniciativa, mais um espaço para se expor idéias, discutir assuntos, e acima de tudo, mais uma forma de convivio desta grande comunidade chamada CADKLEIN. Espero poder contribuir, na medida do possível, com assuntos, dicas e o que mais precisar.

Abraços a Todos

quarta-feira, 19 de abril de 2006

DYN - o que é isso?????

Pode significar dindin... grana... bufunfa... mas isso vai depender do quanto o usuário pode aproveitar esse recurso... basta saber usar! Pode ser dindin ganho ... ou perdido... Sabendo usar o aproveitamento de tempo é maior, mas depende... tem usuário que gosta e se acostuma e tem usuário que não... aí vai de cada um!
É nada mais... nada menos... que as informações que antes tínhamos no prompt, agora aparecem na tela gráfica, junto ao cursor quando estamos realizando algum comando, vejam a sequência de imagens abaixo e entenderão melhor:


Podemos definir se queremos ou não usar o DYN ativado: usando a tecla de função F12 ou clicando sobre a função DYN na barra de status:


Fácil não!? Agora é com vocês: USAR OU NÃO USAR?

Ohhh dúvida cruel!!!!!

:))))

Brincar de "esconde-esconde"

Pessoal,

Para quem já se habituou com a função DYN e não precisa da linha de comandos... dá um control+9 que ela "some", se quizer ela de volta, dá um control+9 de novo!

Vejam as imagens abaixo:
com o prompt:

sem o prompt:

E... quem já usa mais o teclado do que ícones... dá pra "limpar" a tela com o control+0 (zero), para voltar ao normal... control+0 novamente, vejam:


Mas quem acha que o "Clean Screen" é novidade do 2007... está muito enganado!

Na versão 2002, dentro do Express já tinha o "Full Screen AutoCAD", não tinha uma tecla de atalho, mas já podia ser acessado pelo menu, vejam:


A tela fica assim:

E pra voltar ao "normal" basta aproximar o cursor na parte de cima da tela que os menus "reaparecem":

Na versão 2004 o comando foi incorporado ao menu View e chama-se "Clean Screen" e já temos o atalho control+0 funcionando.

Na versão 2006, além do control+0, temos o control+9 também... como na versão 2007.

Não se assustem com o aviso que aparece, é apenas para notificar que:

Se você esconder a linha de comandos, algumas informações sobre comandos podem não estar "acessíveis".

Para mostrar a linha de comandos novamente, pressione control+9.

Você quer mesmo fechar a linha de comandos?

Sim Não

E por último tem um "quadradinho" para selecionar (ou não) que diz mais ou menos assim:

Não mostre-me isso novamente.

Para os usuários do R14 infelizmente não tenho boas notícias... pesquizei por tudo e não achei nada a respeito de Full ou Clean Screen...

Ohhhhh.... que peninha não é mesmo?!

:)

(Já cansaram de ler?)

:))))

"Novela mexicana"

Pois é pessoal... tá parecendo mas não é!
Tá demorando... concordo com vocês e estamos angustiados com isso!
Mas... hoje falei com nosso editor, teve uns atrazos na Editora e o livro já está impresso, só falta montar... para a semana que vem ele disse que fará o possível!
Então... não nos resta outra alternativa, senão a de aguardar o envio dos livros para que possamos começar a enviar para vocês!
Obrigada pela grande paciência que vocês tem tido!
:)

Mas na versão "pura" do 2007....



... as Express continuam e não deram problemas, tomara que não sejam retiradas!

Aqueles comandos maravilhosos de gerenciamento de layers das Express (Layon, Layiso, Laywalk e etc...) foram uns dos que incorporam os comandos da nova versão, estão presentes na barra LayersII.

Ainda aguardo meu cd trial para ver como ficou a versão final, por enquanto ainda estou testando a versão Beta.

E... vamos aguardar uma promoção da Autodesk para fazer a upgrade das nossas licenças aqui na empresa!
:)

Express Tools removidas do ADT2007

Devido a vários problemas surgidos durante os testes (fases alfa e beta), a Autodesk optou por retirar as Express Tools do Architectural Desktop. No entanto, algumas dessas funcionalidades foram integradas no programa, sendo por isso instaladas automaticamente.

segunda-feira, 17 de abril de 2006

Cheguei!!!

Queridos Amigos

Foi com o maior prazer que aceitei o convite da Lu para participar neste blog.
Contem comigo!

Pedro Aroso

3D New Features

"Workspace 3D Modeling" e DASHBOARD

Começaremos a mostrar algumas das muitas novidades que integram a nova versão do AutoCAD 2007....
Ao iniciarmos o AutoCAD o usuário pode escolher qual será o seu ambiente de trabalho (workspace), neste caso escolheremos o novo 3D Modeling. Veremos que este ambiente tem uma Interface completamente nova e diferente da que estávamos acostumados até o AutoCAD 2006.
Ao movimentar o cursor (um novo cursor também) no "novo" ambiente, iremos perceber que as mudanças foram muitas. A aparência em si já é mais convidativa, o ambiente cinza, lembra o 3DS MAX, o Inventor e outros aplicativos com ambiente de trabalho tridimensional. O novo cursor tridimensional se destaca, quando o movimentamos "sobre" os objetos existentes, principalmente quando uma das novas características esta ativa, a Dynamic UCS (UCS Dinâmica), o que permitirá ao usuário de forma rápida criar novos objetos neste “plano de trabalho”. A Dynamic UCS permitirá um acréscimo de produtividade considerável.
O Workspace 3D Modeling não irá assustar nem aos novatos, muito menos aos "velhos" usuários, creio que todos irão gostar de trabalhar “nele”.

Neste ambiente temos uma nova ferramenta, uma “pallete”, a DASHBOARD, onde temos vários painéis de controle (Control Panels) disponíveis. Estes “Control Panels” reúnem em uma única interface uma quantidade considerável de comandos, agrupando-os por suas “especialidades”. São utilizados novos recursos de interface com o usuário (GUI), que tornam a utilização e compreensão dos comandos/recursos de uma forma mais intuitiva e simples.

Vejam alguns novos comandos:

Loft:


Helix:


Sweep:

Então pessoal... até a próxima!

:)

Eu e meu filho Edson


Meu pequeno e eu!
Só alegria!
:)

Compartilhe o Blog CADKlein!

Share/Bookmark
