AutoCAD WS - O que é e como usar

O AutoCAD WS é um AutoCAD na web, isso mesmo! E você pode usar também no seu Iphone e no seu Ipad!
Você pode abrir, fazer pequenas edições e compartilhar o arquivo com seus clientes, alunos, amigos, parceiros.

E o melhor de tudo:

É GRÁTIS!!!!


Acesse http://www.autocadws.com/
Se você já tem um login usado para os sites da Autodesk, basta digitar seu email e senha.
Se você não tem, crie uma conta.


Após fazer login, você será direcionado para a página do aplicativo online:

Você verá sua tela dividida em 2 partes:
- coluna à esquerda onde tem acesso às mensagens sobre suas atualizações, seus arquivos/pastas e o editor online.
- a janela à direita mostra o que você selecionar na coluna da esquerda. Na imagem acima você está visualizando os arquivos/pastas da minha conta.


Para abrir um arquivo, localize na pasta, selecione e clique no botão OPEN:


O arquivo será aberto no editor online:


Os comandos Zoom e Pan são acessados através do botão do meio do mouse, como no AutoCAD: girar para Zoom e apertar/arrastar para Pan.
Para selecionar: clique e arraste formando uma janela em volta do que você quer selecionar e clique novamente para terminar a seleção.
As teclas ESC, DELETE, ENTER e BACKSPACE tem as mesmas funções do AutoCAD do seu computador.
Você tem 6 Tabs que dão acesso aos comandos:







Você pode fazer upload de seus arquivos dwg:
- Direto do Editor:
Tab Home - Open - Upload Files:


Clique em Browse e escolha o arquivo:


- Ou escolha Drawings na coluna da esquerda e clique no botão Upload:


Você poderá fazer upload de até 10 arquivos de uma só vez.
Note que ao lado do botão Upload, você tem acesso:
-  a compartilhar no botão Share,
- a fazer download,
- e a abrir o arquivo selecionado. Você pode selecionar mais de um arquivo para abrir no Editor Online:


E você pode fazer o upload direto do seu AutoCAD no seu computador.
Para isso você deverá ter o plugin instalado.
Clique em AutoCAD Plug-in:

Outra página será aberta para que você faça download do aplicativo para a sua versão do AutoCAD:

Clique AQUI para acessar o link.

Instale o aplicativo e abra o AutoCAD.

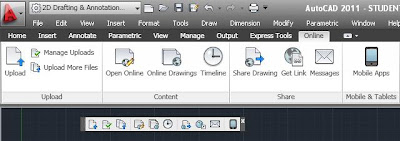

Outra Tab foi adicionada:


Todos os comandos são explicados no Readme em Português, clique AQUI para ler.

Existem 2 opções de compartilhamento no AutoCAD WS:
- Link por email: você deverá digitar o email das pessoas com quem deseja compartilhar o arquivo:


Ou clique no botão Share que aparece no canto inferior direito:


Em Set Permissions você define se habilita a edição e/ou o download do arquivo com quem está compartilhando:


- Link para distribuir para quem você quiser, que pode ser enviado por email ou colocado em Blogs, Sites, etc:




Agora que você já está se familiarizando com o AutoCAD WS, que tal testar?
Abaixo os links de 3 arquivos dwg do meu Livro AutoCAD 2008 2D:
Exercício 03
Exercício 04
Exercício 05

No próximo post colocarei o link dos outros Exercícios.

O AutoCAD WS não suporta:
- arquivo com modelos 3D
- parametrização
- blocos dinâmicos

Eu tenho feito alguns testes e o que descobri:
- arquivo com informações paramétricas: é aberto, mas não mostra as informações paramétricas
- arquivo com blocos dinâmicos: o bloco é mostrado, mas não é encontrado para inserção novamente e suas funções dinâmicas não são mostradas.

O AutoCAD WS para web (pc) tem outras limitações que são explicadas AQUI.

Para Iphone e Ipad, o AutoCAD WS é um pouco mais limitado comparando com a versão para web (pc).
Você poderá ver os vídeos e mais informações neste link.

Mas, tem uma coisa muito legal na nova versão para Ipad:
Você não precisa estar conectado à internet para editar e visualizar os seus arquivos.
Basta que você sincronize antes de sair de casa ou do escritório, então você poderá abrir os arquivos no seu Ipad em qualquer lugar, mesmo sem conexão com a internet!
Provavelmente esta novidade está disponível para Iphone.

O AutoCAD WS para Iphone e Ipad são gratuitos e podem ser adquiridos na App Store.
