Detalhe ampliado em Viewport
Veja a imagem abaixo:
Como fazer?
Abra um layout novo, crie uma viewport para visualizar o desenho 3D.No Paper Space desenhe um retângulo e um círculo dentro dele no local que você deseja a ampliação do detalhe:
Como fazer?
Abra um layout novo, crie uma viewport para visualizar o desenho 3D.No Paper Space desenhe um retângulo e um círculo dentro dele no local que você deseja a ampliação do detalhe:
Agora use o comando Region e transforme o Circle e o Rectang em Region.
Use o comando Subtract para “furar” o Rectang com o Circle.
Transforme o Region em viewport.
Apague a primeira viewport.
O resultado deverá ser assim:
Veja que se entrarmos na viewport, teremos:

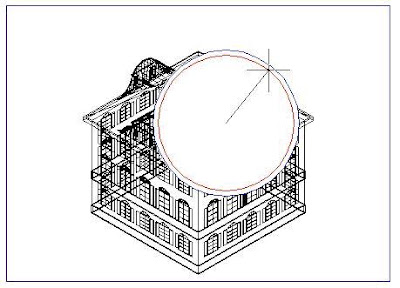

Agora faça outro Circle dentro da área “em branco”:
E finalmente transforme-o em viewport, entre dentro e dê o zoom desejado:
As possibilidades são “infinitas”.
Veja outro exemplo do que você pode fazer com esse recurso.
Na imagem abaixo, foram desenhados:
- retângulo maior e seta (ambos depois com region e subtract) e depois em viewport
- circle menor – não transformado em region
- circle maior – transformado em viewport
O resultado é parte da seta “cobrindo” uma parte do desenho mostrando a área dentro do circle em detalhe ampliado ao lado:
Agora use a sua imaginação e crie “efeitos” nas suas apresentações em Layouts!:)
