quarta-feira, 17 de junho de 2009

Inventor Fusion pra Download!

Acabei de receber essa notícia, veiculada no Blog do amigo DanBana!

Então estou repassando para vocês:
"Chegou o tão esperado momento de termos o primeiro contato com esse que promete ser uma das mais revolucionárias plataformas para modelamento CAD Paramétrico!
Preview mostra as capacidade da manipulação direta intuitiva com incomparável facilidade de uso, modelagem direta para alterações rápidas no modelo sem limitações em um workflow com unidades diretas e paramétricas com um modelo digital único.
O preview da tecnologia Inventor Fusion é uma tecnologia de prototipagem digital inovadora e promete mudar a maneira como as pessoas pensam e projetam em software 3D mecânico.
Click na imagem acima para baixar diretamente o software ou click aqui para receber o convite e ir até o Laboratório Autodesk para baixar esse preview de tecnologia gratuitamente!

Os requisitos de Hardware e Sistema operacional são:

Operating Systems
  • Windows® Vista (32-bit or 64-bit)
  • Windows® XP Professional or Home Edition, SP2
  • Windows® XP Professional x64 Edition. SP
Hardware
  • Intel® Pentium® 4 or AMD® Athlon® 64 or later with 2.0 GHz or faster processor; or compatible
  • 1.0+ GB RAM (512 MB minimum)
  • 1.5+ GB of free disk space (for installation)
  • Direct3D 9 or 10 graphics support with 64+ MB

Aqui você poderá conseguir o Guia para Iniciar a Utilização do Software (em pdf).

Lembrem-se que isso é um preview dessa tecnologia, e muita coisa ainda será melhorada!
Espero que gostem e aproveitem!"

Agradeço ao Dan e ao Welinton pela notícia!

:)

segunda-feira, 15 de junho de 2009

Cruzadas dos Comandos e Atalhos




Across

Muda ordem dos objetos
Mostra, adiciona, edita ou apaga atalhos
Existe apenas no 2007 e no 2008
Carrega scripts
Move objetos entre os espaços de trabalho (model e paper)
Quebra um objeto
Cria textos de uma linha
Faz cotas de comprimento de arcos
Cria parágrafos de textos
Permite mudar o nome de blocos e layers (entre outros)

Down

Desenha círculos
Comando usado para repetir um comando até que seja cancelado
Cria nuvens de revisão
Atalho para desenhar polígonos
Usado para recuperar desenhos
Serve para carregar rotinas
Mostra na janela texto as propriedades do objeto selecionado
Cria bloco externo
Mostra coordenadas de um ponto clicado
Muda a forma de espelhar textos
Lista variáveis de sistema
Comando que adiciona numeração automática
Desenha linhas
Extensão dos arquivos modelos

Semana que vem tem resposta.
:)

SudoKad

SudoKad é uma brincadeira que fiz com o jogo Sudoku.
O Sudoku consiste em organizar os números de acordo com as seguintes regras:
- Preencher os espaços em branco com números de 1 a 9, de modo que cada número apareça apenas 1 vez em cada linha.
- Preencher os espaços em branco com números de 1 a 9, de modo que cada número apareça apenas 1 vez em cada coluna.
- Nos quadrados menores (3x3), a regra é a mesma: aparecem números de 1 a 9, mas nenhum se repete.

Veja a imagem de um desafio numérico:

E a resposta:
Observe, por exemplo, o número 3 na imagem acima: ele não se repete em nenhuma linha, nenhuma coluna, mas está presente em cada um dos quadrados menores (3x3).
Agora, tente decifrar esse SUDOKAD!
Se você conseguir, envie o arquivo com a resposta para cadklein@cadklein.com .
Semana que vem eu coloco a resposta aqui.
Para fazer download dos arquivos DWG clique AQUI!
Lembre-se de estar cadastrado e logado em nosso site para ter acesso ao arquivo.
Enjoy!
:)

quinta-feira, 11 de junho de 2009

Transformando 3DFACES, SURFACES e MESH em sólidos

Dúvida do Josias
28 Mai 09, 13:09
JOSIAS: boa tarde, gostaria de saber se no autocad tem algum comando para transforma faces em solidos, sem ser o extrude o prespull, eu tenho 7 faces fechando um poligono e gostaria de transformá-lo em solido!

Esse foi o arquivo enviado:

Solução para 2 formas:




Problema com a caixa: 3 faces não são planas:

Solução usando novos recursos do AutoCAD 2010:

Coloque sua dúvida em nosso chat - Deixe seu recado! Na coluna à direita aqui no Blog.
Pode ser que a sua dúvida seja a dúvida de muitos e um tutorial seja criado e postado aqui.
:)
Luciana Klein da Silva de Morais
AutoCAD 2009 Certified Professional
AutoCAD 2009 Certified Associate
Autora do Livro Guia Prático do Autocad 2D 2006
Autora do Livro Guia Prático do Autocad 3D 2008

Para fazer download desse tutorial COMPLETO em pdf e do arquivo dwg AQUI!
Esse post mostra apenas os problemas e as soluções, para ver como foi solucionado, leia o tutorial.
Lembre-se de que você precisa estar cadastrado em nosso site http://www.cadklein.com/ .
O cadastro é gratuito.

Gerando Viewports no Layout de detalhes do Model

Eu fiz esse tutorial em resposta à uma pergunta postada em nosso Fórum do CADKlein.

No desenho abaixo foram desenhados 6 retângulos e nomeados de 01 a 06, no layer Defpoints:

Existe uma forma de fazer com que o AutoCAD mostre os detalhes em viewports, sem que você tenha que ficar usando Zoom e Pan para “encontrar” a parte que deseja visualizar na viewport.

Use o comando ZOOM – Object para centralizar o retângulo 01 na tela:

Acione o comando VPORTS no Model Space (digite VPORTS e dê enter).
Clique em Single.
Digite 01 no campo New name.
Clique em OK.
Veja a imagem:

Faça o mesmo para os outros 6 retângulos.
Você poderá ver as vistas criadas se clicar em Named Viewports:

Selecione os retângulos criados no model, use CONTROL+C.
Vá para o Layout.
Use CONTROL+V:

A escala desejada para visualizar as viewports é 10:1.
Então use o comando SCALE com fator 10 nos retângulos:

Na Toolbar Viewports, fixe a escala em 10:1:

Acione o comando VPORTS.
Em Named Viewports selecione 01 e clique OK:


Clique em 2 cantos opostos do retângulo 01 para fazer a viewport:

Veja a viewport criada, na escala 10:1 e mostrando a vista do retângulo 01 que está no Model Space:

Faça o mesmo com os outros retângulos e você terá esse resultado:


Luciana Klein da Silva de Morais
AutoCAD 2009 Certified Professional
AutoCAD 2009 Certified Associate
Autora do Livro Guia Prático do Autocad 2D 2006
Autora do Livro Guia Prático do Autocad 3D 2008

Para fazer download desse tutorial em pdf e do arquivo dwg clique AQUI!
Lembre-se de que você precisa estar cadastrado em nosso site www.cadklein.com .
O cadastro é gratuito.

sexta-feira, 5 de junho de 2009

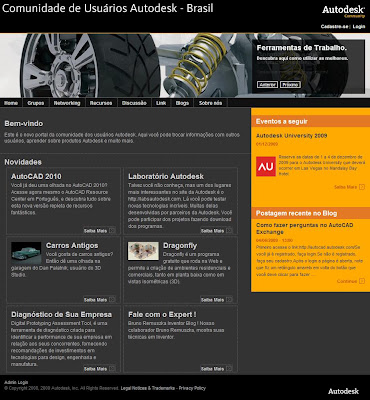

Comunidade de Usuários Autodesk Brasil

A Autodesk Brasil está lançando sua Comunidade de Usuários!

A equipe da Autodesk Brasil tem o prazer de anunciar o lançamento do site da Comunidade do Brasil:


Participe deste grupo poderoso! Conecte-se e compartilhe com profissionais de projeto como você:
• que usam produtos e combinações de produtos similares;
• que atuam em segmentos e áreas similares. Aproveite a oportunidade de publicar os materiais que você deseja compartilhar com a comunidade e de aprendizado mútuo.

Conecte-se aos membros da comunidade

• Conheça e se relacione com os colegas de profissão.
• Crie grupos públicos ou privados para os membros.
• Indique o seu blog no site e leia as últimas postagens de seus blogueiros favoritos.

Compartilhe e aprenda com os colegas de profissão

• Conecte-se diretamente aos Fóruns de Discussão em português para fazer perguntas, compartilhar seus conhecimentos e se relacionar com os colegas.
• Publique os tutoriais e materiais que deseja compartilhar e obtenha a documentação que outros profissionais publicarem.

Relacione-se com a Autodesk por meio de sua comunidade

Gilson Esteves , o Coordenador da Comunidade, está disponível para ajudar você a aproveitar ao máximo os recursos comunitários.
Entre em contato com ele para fazer perguntas, criar um grupo, enviar material, se tornar um moderador voluntário do Fórum de Discussão e, sobretudo, participar.
Ele sempre está em contato com a Autodesk Brasil.
Participe conosco desta nova e empolgante iniciativa!



Saudações,
Administrador da Comunidade,
Autodesk Brasil

quinta-feira, 4 de junho de 2009

Como fazer perguntas no AutoCAD Exchange

Primeiro acesse o link:
http://autocad.autodesk.com/

Se você já é registrado, faça login.
Se não é registrado, faça seu cadastro.

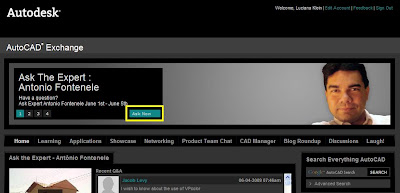

Após o login a página é aberta, note que fiz um retângulo amarelo em volta do botão que você deve clicar para fazer a pergunta ao Toni:

Após clicar no botão, essa página será aberta. Novamente fiz um retângulo em volta de onde você deve escrever a sua pergunta. Após digitar a pergunta, clique no botão Submit Question:


Após clicar, será direcionado para essa página, onde aparece o aviso que sua pergunta foi enviada com sucesso, você não verá sua questão na página enquanto ela não for respondida. Você receberá um email avisando quando ela for respondida.

Você pode fazer download desse tutorial em pdf clicando AQUI!

A maldição dos Projetistas

Conta a lenda, que quando Deus liberou para os homens o conhecimento sobre como construir e projetar as coisas, determinou que aquele "saber" ficaria restrito a um grupo muito pequeno e selecionado.
Mas, neste pequeno grupo, onde todos se achavam "semi-deuses", já havia aquele que iria trair as determinações divinas...
Aí aconteceu o pior!!!
Deus, bravo com a traição, resolveu fazer valer alguns mandamentos:
1º Não terás vida pessoal, familiar ou sentimental.
2º Não verás teu filho crescer.
3º Não terás feriado, fins de semana ou qualquer outro tipo de folga.
4º Terás gastrite, se tiveres sorte. Se for como os demais terás úlcera.
5º A pressa será teu único amigo e as tuas refeições principais serão os lanches, as pizzas e o china in box.
6º Teus cabelos ficarão brancos antes do tempo, isso se te sobrarem cabelos.
7º Tua sanidade mental será posta em cheque antes que completes 5 anos de trabalho.
8º Dormir será considerado período de folga, logo, não dormirás.
9º Trabalho será teu assunto preferido, talvez o único.
10º As pessoas serão divididas em 2 tipos: as que entendem de Engenharia e as que não entendem. E verás graça nisso.
11º A máquina de café será a tua melhor colega de trabalho, porém,a cafeína não te farás mais efeito.
12º Happy Hours serão excelentes oportunidades de ter algum tipo de contato com outras pessoas loucas como você.
13º Terás sonhos, com cálculos ou fornecedores, e não raro, resolveras problemas de trabalho neste período de sono.
14º Exibirás olheiras como troféu de guerra.
15º E, o pior... Inexplicavelmente gostarás de tudo isso!!!
:)

Meu vídeo

Achei o link no YouTube:


quarta-feira, 3 de junho de 2009

Meu vídeo no site AutoCAD Exchange!

Oi pessoal,

Ano passado teve uma promoção da Autodesk, no site do Shaan.
Era pra escrever contando "Como o AutoCAD mudou a sua vida", as melhores histórias ganhariam uma câmera Flip, então a gente deveria gravar o vídeo contando a nossa história e mandar pra Autodesk.
Demorou... mas eles estão começando a publicar os vídeos!

http://autocad.autodesk.com/?readjid=104624

De brasileiros, o primeiro vídeo publicado foi do Toni (Antonio Fontenele) e o meu também já está lá!

Inclusive... o Toni esta semana está respondendo a perguntas sobre AutoCAD, pode perguntar em português, ele vai responder em português e em inglês.

Não deixe de participar e vamos mostrar à comunidade mundial do AutoCAD que os brasileiros participam intensamente das discussões sobre este famoso software.

Então pessoal, faço um convite a vocês: visitem o site, cadastrem-se, é gratuito e tem muitas coisas interessantes lá.
:)
E.. encham o Toni de perguntas, vamos mostrar que os brasileiros são unidos e quebrar o recorde de 22 perguntas.

Conto com vocês!!!!!

:)
